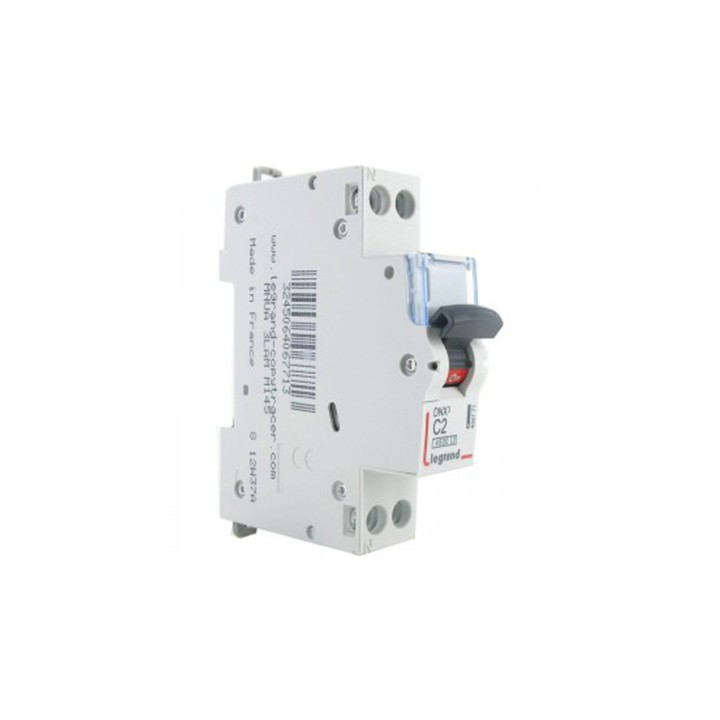

Disjoncteur Mono DNXᶾ - 2A - Bornes à vis

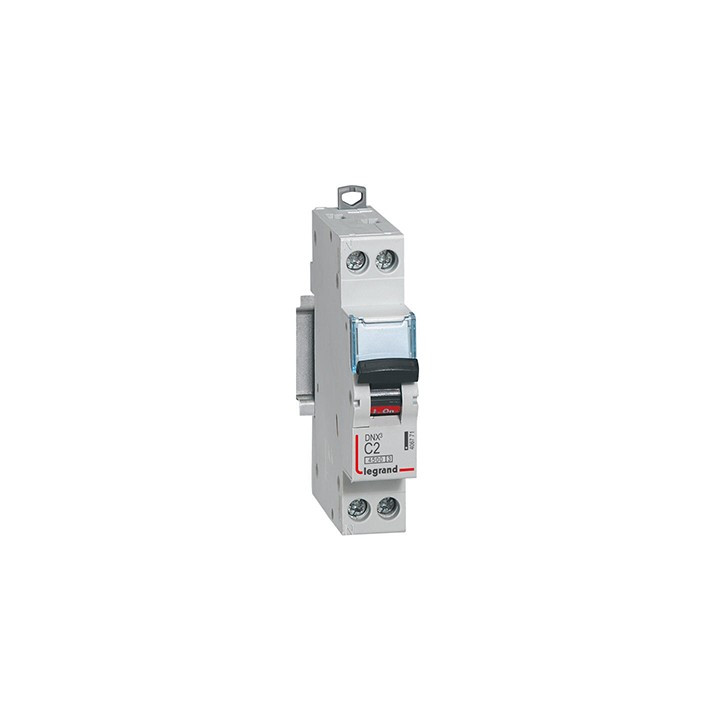

Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis

Name: Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis
Brand: Legrand
SKU: 406771
Price: 11.44 EUR
Availability: InStock

Legrand

11,44 €

TTC

9.53 tax excluded

Disjoncteur magnétothermique Legrand à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.

Tension maxi de fonctionnement : U = 250 V / 50Hz
Fréquence : 10 à 55 Hz
Pouvoir de coupure : Icn = 4500 A - Icu = 4.5 kA
courbes C et D - protection des départs

Données produit personnalisées (aperçu de test)

Avantages: Ce disjoncteur de 2A peut protéger une VMC ou un thermostat, il est proposé par Legrand au sein de la gamme de Disjoncteur DNX³.
Délai de livraison: 25
Délai de livraison hors stock: 25
Produit conditionné: Non
Prix public: 54.38
Prix promotionnel: 0
Conditionnement: 1
Prix du lot: 11.44
Durée de garantie: 0
Produit cadeau: Non

Description du disjoncteur 2A Legrand - 406771 :

Utilisations :
- Appareil limiteur
- Cadenassage possible en positions ouverte et fermée
- O-OFF en blanc sur fond vert = contacts ouverts
- I-ON en blanc sur fond rouge = contacts fermés
- Plombage possible en position ouverte ou fermée
- Connexion possible à l'arrivée haute par bornes auto et sortie basse
- Connexion possible par bornes auto et sortie basse par bornes à vis
- Connexion possible par sortie basse par bornes à vis

Les avantages techniques :
- Bornes à cages, à vis débrayables et imperdables
- Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
- Le pôle de Phase assure la protection et le sectionnement du circuit Phase
- Le pôle de neutre assure le sectionnement du circuit Neutre
- Manoeuvre de l'appareil par manette ergonomique 2 positions
- Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
- Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Caractéristiques du disjoncteur 406771 DNX3 2A Legrand :

Données techniques du disjoncteur :
- Tension maxi de fonctionnement : U = 250 V / 50Hz
- Tension mini de fonctionnement : U = 12 V AC/DC
- Fonctionnement sous 400 Hz : oui
- Pouvoir de coupure : Icn = 4500 A - Icu = 4.5 kA
- La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
- Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
- Bornes protégées contre le toucher IP20, appareil câblé
- Fréquence : 10 à 55 Hz
- Tension d'isolement : Ui = 250 V
- Matière : Polyamide et P.B.T

Dimensions du disjoncteur :
- Volume : 1.62 dm³
- Poids : 110,7 Gr

Conformité et protection :
- CE
- IP 20
- Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
- Normes IEC 529 – EN 60529 et NF 20-010
- Protection de la face avant contre les contacts directs : IP40
- Classe II par rapport aux masses métalliques
- Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
- Conforme à la norme NF 60898-1
- Testé à 10 000 manœuvres en charge (sous In x Cos ϕ 0.9)

Produits complémentaires :
- Support de cadenas (réf. 406303)
- cadenas Ø 5 mm (réf. 406313)
- cadenas Ø 6 mm (réf. 022797)
- Peigne HX³ optimisé universel mono (réf. 4049 26/37)

Explication de la norme NF C 15-100

Qu'est-ce que le calibrage d'un disjoncteur ?

Cette valeur correspond à l'ampérage indiqué du disjoncteur, il témoigne de la puissance du circuit sur lequel il sera installé.

Pour un disjoncteur 2A comme celui-ci, le circuit protégé ne pourra contenir qu'une sonnette, une vmc ou un thermostat tandis qu'un disjoncteur 16A pourra par exemple protéger un circuit d'éclairage ou contenant jusqu'à 8 prises de courant.
