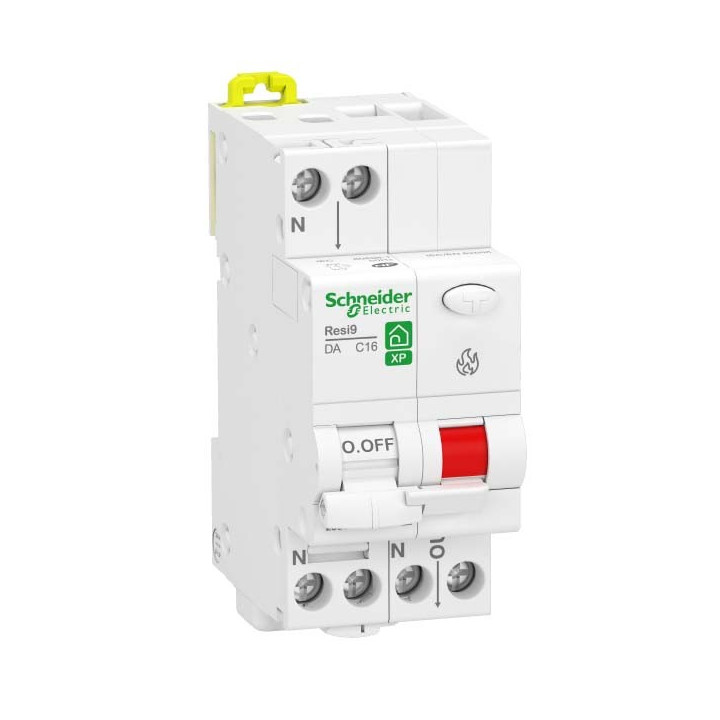

Disjoncteur détecteur d'arc 16A XP Resi9 - Courbe C - 1P + N - 3kA - Peignable

Description du disjoncteur détecteur d'arc Resi9 16A de Schneider Electric :

Mise en oeuvre du disjoncteur :

• Protection d'un départ non compatible avec une installation en tête de rangée ou en tête de tableau
• Alimentation par peigne XP (en présence d'une dent du peigne, le raccordement par câble reste possible)
• Départ (sortie) vers les récepteurs par bornes à cage pour câble 16mm² rigide maxi

Protection des circuits :

• Protection des départs exposés aux risques d'arcs électriques tels que :
  • prises électriques
  • circuits exposés à des agressions (câbles en saillie, en extérieur)
• Intègre les fonctions de protection des disjoncteurs traditionnels (court-circuits, surcharges)

Produits complémentaires :

• Peigne XP pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 16A XP Resi9 Schneider Electric :

Données techniques du disjoncteur 16A :

• Calibre : 16A
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 1P + N
• Pouvoir de coupure : 3 kA (selon NF EN 60898)
• Application : protection contre l'incendie
• Connexion : bornes à vis
• Classe de limitation : 3 selon NF EN 60898

Dimensions :

• Hauteur : 81 mm
• Largeur : 36 mm
• Profondeur : 72 mm
• Nombre de pas de 9 mm : 4

Conformité et protection :

• NF
• CEI-60898-1
• NF-EN 62 606
• CEI-EN 62 606

Garantie : 2 ans
