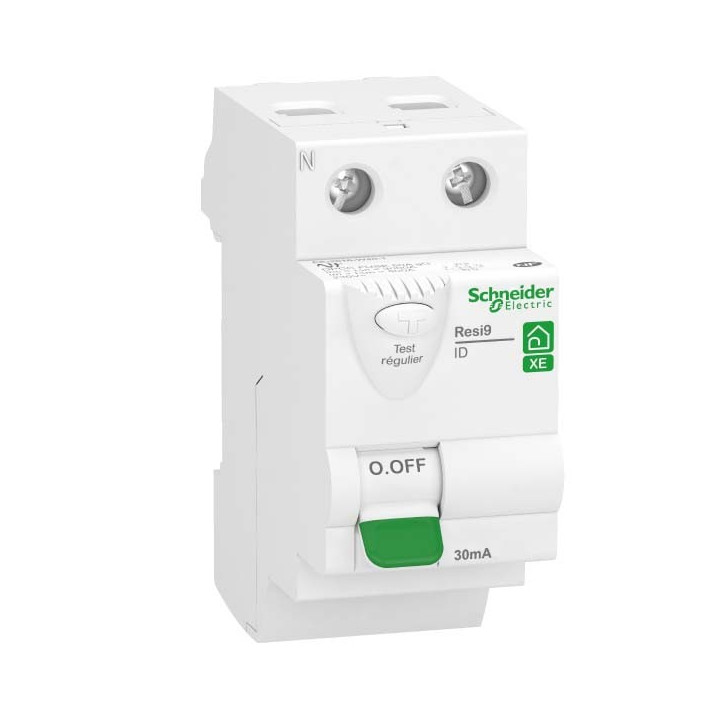

Interrupteur différentiel 25A XE Resi9 - Type AC - Bipolaire - 30mA - 230V CA - Embrochable

Description de l'interrupteur différentiel Resi9 25 A de la marque Schneider Electric :

Mise en oeuvre de l'interrupteur différentiel :

• Alimentation depuis bornier phase / neutre via bornes à cage pour câbles 35mm² ou peignes verticaux
• Sortie par embrochage sur un répartiteur XE

Protection des circuits :

• Type AC :
  • prises de courant d'usage général
  • éclairages à incandescence
  • électroménager : four, micro-ondes, lave-vaiselle, sèche-linge
  • chauffage électrique, chauffe-eau

Produits complémentaires :

• Répartiteurs XE pour répartir le courant sur les interrupteurs différentiels et les disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques de l'interrupteur différentiel 25A XE Resi9 Schneider Electric :

Données techniques de l'interrupteur différentiel 25 A :

• Calibre : 25 A
• Tension : 230 V
• Type AC : protection de charges sans caractéristiques particulières
• Embrochable
• Sensibilité : 30 mA
• Bipolaire : deux pôles de connexion de chaque côté (un pour le fil de phase qui permet l'alimention, un pour le neutre qui permet un retour vers le circuit électrique)
• Tenue aux courants de court-circuits : totalement protégé en aval du disjoncteur DB90, DB60
• 4 pas de 9 mm
• Sélectivité verticale différentielle : totale avec un disjoncteur de branchement DB90, DB60 500s sélectif ou un dispositif différentiel sélectif placé en amont

Dimensions :

• Hauteur : 83 mm
• Largeur : 36 mm
• Profondeur : 87 mm
• Nombre de pas de 9 mm : 4
• Poids : 180 g

Conformité et protection :

• NF

Garantie : 2 ans
