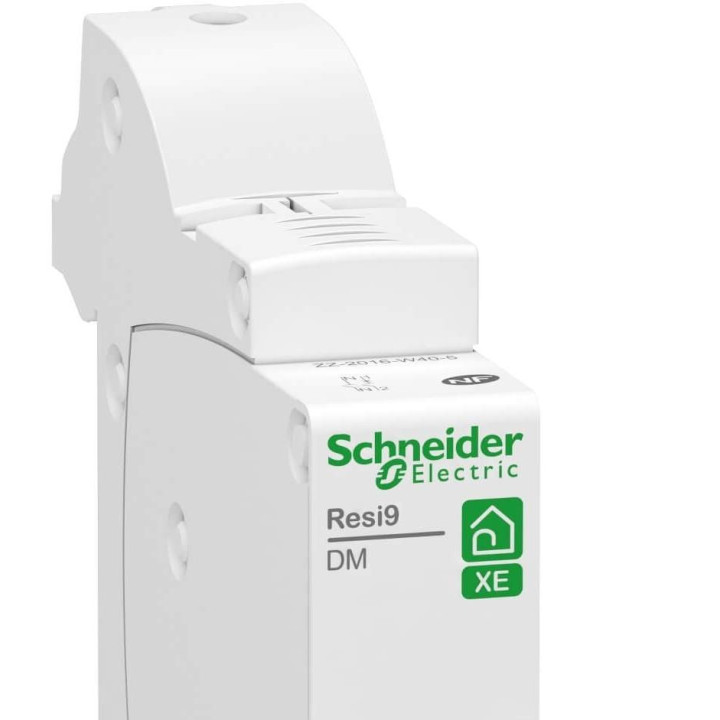

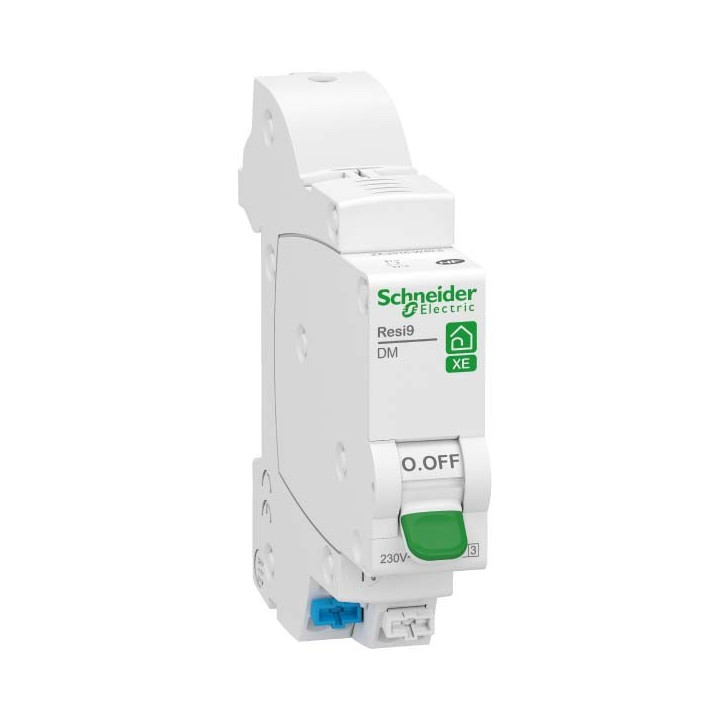

Disjoncteur 20A XE Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Embrochable

Description du disjoncteur Resi9 20 A Schneider Electric :

Mise en oeuvre du disjoncteur :

• Alimentation par embrochage sur un répartiteur XE
• Départ : Bornes à enfichage direct pour 2 câble rigides ou souples sans embout de 1,5 à 2,5mm²

Protection des circuits :

• Circuits électriques avec prises de courant classiques
• Chauffe-eau
• Circuits électriques avec prises de courant triphasées
• De chauffage électrique (radiateurs < 4500W)
• Circuits électriques avec prises de recharge pour véhicules électriques

Produits complémentaires :

• Répartiteur XE pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 20A XE Resi9 Schneider Electric :

Données techniques du disjoncteur 20A :

• Calibre : 20A
• Tension : 230 V
• Embrochable
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 1P+N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Domaine d'application : résidentiel et petit tertiaire
• Connexion : bornes à enfichage direct
• Classe de limitation : 3 selon NF EN 60898

Dimensions :

• Hauteur : 85 mm
• Largeur : 81 mm
• Profondeur : 18 mm
• Nombre de pas de 9 mm : 2
• Poids : 100 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Installation et branchement tableau électrique Resi9 XE

Ce disjoncteur peut-il protéger mon circuit de chauffage électrique ?

La nature du circuit que le disjoncteur peut protéger dépend de son calibrage. Plus le disjoncteur dispose d'un grand calibrage, plus le circuit protégé pourra comprendre d'appareils et plus ces appareils pourront être puissants.

Avec un disjoncteur de 20A, votre circuit pourra comprendre jusqu'à 12 prises ou un élément de chauffage électrique jusqu'à 4500 W.
Ce disjoncteur est donc adapté à la protection de votre circuit de chauffage si celui-ci n'excède pas les 4500 W.
