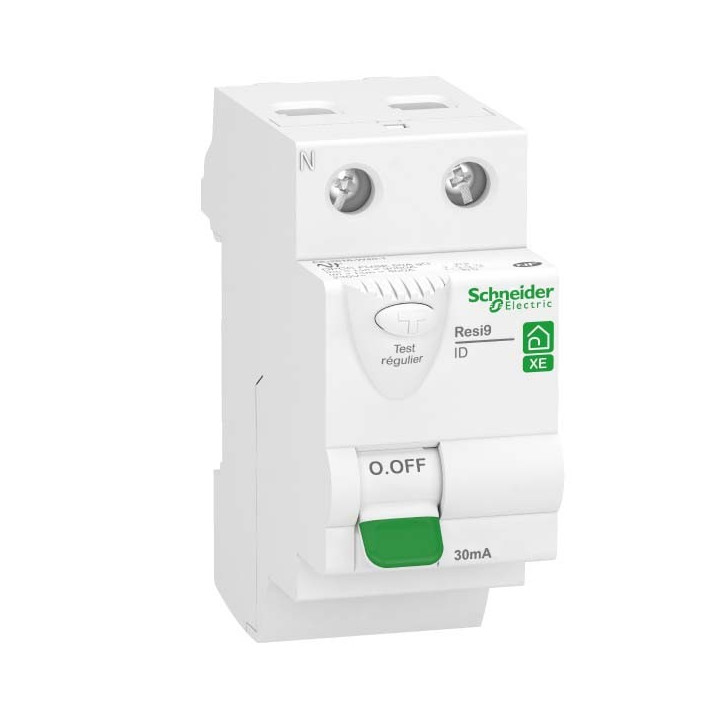

Interrupteur différentiel 63A XE Resi9 - 4 pas - Type A - Bipolaire - 30mA - 230V CA - Embrochable

Description de l'interrupteur différentiel Resi9 63 A de la marque Schneider Electric - R9ERA263 :

Mise en oeuvre de l'interrupteur différentiel :

• Alimentation depuis bornier phase / neutre via bornes à cage pour câbles 35mm² ou peignes verticaux
• Sortie par embrochage sur un répartiteur XE

Protection des circuits :

• Type A :
  •  Charges sans caractéristiques particulières :
    • prises de courant d'usage général
    • éclairages à incandescence
    • électroménager : four, micro-ondes, lave-vaiselle, sèche-linge
    • chauffage électrique, chauffe-eau
  • Charges incluant un redresseur monophasé :
    • électroménager (appareils de cuisson à induction, machines à laver vitesse variable)
  • Atmosphère à température ambiante susceptible d'être inférieure à -5°C

Produits complémentaires :

• Répartiteurs XE pour répartir le courant sur les interrupteurs différentiels et les disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques de l'interrupteur différentiel 63 A XE Resi9 Schneider Electric - R9ERA263 :

Données techniques de l'interrupteur différentiel 63 A :

• Calibre : 63 A
• Tension : 230 V
• Embrochable
• Type A
• Sensibilité : 30 mA
• Bipolaire 1P+N : deux pôles de connexion de chaque côté (un pour le fil de phase qui permet l'alimention, un pour le neutre qui permet un retour vers le circuit électrique)
• Tenue aux courants de court-circuits : totalement protégé en aval du disjoncteur DB90, DB60
• 4 pas de 9 mm
• Sélectivité verticale différentielle : totale avec un disjoncteur de branchement DB90, DB60, 500s sélectif ou un dispositif différentiel sélectif placé en amont

Dimensions :

• Hauteur : 83 mm
• Largeur : 36 mm
• Profondeur : 87 mm
• Nombre de pas de 9 mm : 4
• Poids : 290 g

Conformité et protection :

• NF
• IP20

Garantie : 2 ans
